Nissan Vuoden ARIYA 2023 - Mallin omistajan käsikirja

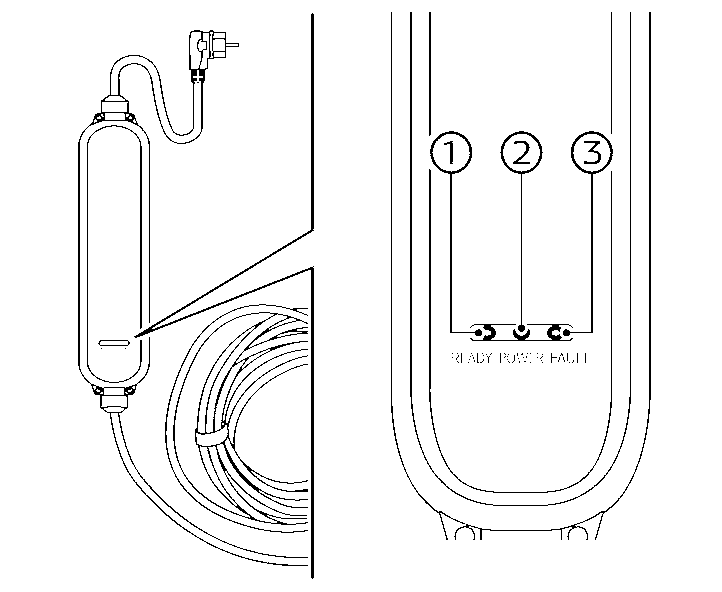

4.5.2. NISSAN EVSE -valvontalaitteen merkkivalo syttyy (jos varusteena)
(1) VALMIS: VIHREÄ
(2) SÄHKÖVIRTA: ORANSSI
(3) VIRHE: PUNAINEN
NISSAN EVSE -laitteella ladattaessa latauksen tila sekä kaikki mahdolliset EVSE-toimintahäiriöt voidaan tarkistaa EVSE-valvontalaitteen merkkivaloista.
VALMIS | SÄHKÖVIRTA | VIRHE | Tila ja vaadittu toimenpide | |||
● | ● | ● | Kaikki merkkivalot palavat 0,5 sekunnin ajan, kun EVSE liitetään ensimmäistä kertaa pistorasiaan. | |||
● | POIS | POIS | EVSE on liitetty pistorasiaan. Jos tavallisen latauksen liitin on liitetty auton tavallisen latausporttiin, lataus on valmis tai latausajastin on asetettu (katso. ). | |||
● | ● | POIS | EVSE lataa autoa. | |||
POIS | POIS | POIS | EVSE ei tunnista virtaa pistorasiassa. Tarkista pistorasian virtakatkaisin. Jos pistorasia on kunnossa ja kaikki merkkivalot eivät syty 0,5 sekunniksi, EVSE-laite voi olla rikki. Lopeta käyttö välittömästi ja ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | ● | POIS | EVSE-laite ei tunnistanut riittävää pistorasian maadoitusta, jota luotettava sähköauton lataus edellyttää. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | POIS | POIS | ||||
○ | ○ | ● | EVSE-laitteen pistotulpan lämpötila-anturissa on toimintahäiriö. Merkkivalon tila: Valo on pois päältä = Lataus on keskeytetty, Vilkkuu = Latausvirtaa on vähennetty. EVSE rajoittaa latausvirtaa. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | POIS | ● | ||||
○ | ○ | ○ | EVSE-laite on havainnut pistotulpan kuumentuneen. Merkkivalon tila: Valo on pois päältä = Lataus on keskeytetty, Vilkkuu = Latausvirtaa on vähennetty. EVSE rajoittaa latausvirtaa turvallisuussyistä. Tämä voi johtua pistorasian toimintahäiriöstä. Lopeta pistorasian käyttö ja ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. Jos sama merkkivaloyhdistelmä palaa edelleen pistorasian tarkistamisen jälkeen, ota yhteyttä valtuutettuun NISSAN-sähköautojen jälleenmyyjään saadaksesi lisäohjeita. | |||
○ | POIS | ○ | ||||
● | ○ | ● | EVSE:n sisäisten piirien toimintahäiriö. Lopeta käyttö välittömästi ja ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
● | POIS | ● | ||||
● | POIS | ○ | EVSE havaitsi virranvuodon tai PWM-signaalin virheen. Lopeta EVSE:n käyttö välittömästi. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään ja pyydä heitä tarkistamaan EVSE ja auto. | |||
Merkitys | Valo PÄÄLLÄ | Vilkkuu | Valo POIS PÄÄLTÄ |
Symboli | ● | ○ | POIS |
Tyyppi B:
VALMIS | SÄHKÖVIRTA | VIRHE | Tila ja vaadittu toimenpide | |||
● | ● | ● | Kaikki merkkivalot palavat 0,5 sekunnin ajan, kun EVSE liitetään ensimmäistä kertaa pistorasiaan. | |||
● | POIS | POIS | EVSE on liitetty pistorasiaan. Jos tavallisen latauksen liitin on liitetty auton tavallisen latausporttiin, lataus on valmis tai latausajastin on asetettu (katso. ). | |||
● | ● | POIS | EVSE lataa autoa. | |||
POIS | POIS | POIS | EVSE ei tunnista virtaa pistorasiassa. Tarkista pistorasian virtakatkaisin. Jos pistorasia on kunnossa ja kaikki merkkivalot eivät syty 0,5 sekunniksi, EVSE-laite voi olla rikki. Lopeta käyttö välittömästi ja ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | ● | POIS | EVSE-laite ei tunnistanut riittävää pistorasian maadoitusta, jota luotettava sähköauton lataus edellyttää. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | POIS | POIS | ||||
○ | ○ | ● | EVSE:n ohjauslaitteen tai kotitalouden pistokkeen lämpötila-anturissa on toimintahäiriö. SÄHKÖVIRTA-valon tila: Valo on pois päältä = Lataus on keskeytetty, Vilkkuu = Latausvirtaa on vähennetty. EVSE rajoittaa latausvirtaa. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
○ | POIS | ● | ||||
○ | ○ | ○ | EVSE on havainnut ohjauslaitteen tai kotitalouden pistokkeen kuumentuneen liikaa. SÄHKÖVIRTA-valon tila: Valo on pois päältä = Lataus on keskeytetty, Vilkkuu = Latausvirtaa on vähennetty. EVSE rajoittaa latausvirtaa turvallisuussyistä. Poista kotitalouden pistoke pistorasiasta, odota jonkin aikaa ja liitä sitten pistoke takaisin pistorasiaan. Jos sama merkkivaloyhdistelmä toistuu, lopeta heti kyseisen pistorasian käyttö ja ota yhteyttä pätevään sähköasentajaan. Jos sama merkkivaloyhdistelmä palaa edelleen pistorasian tarkistamisen jälkeen, ota yhteyttä valtuutettuun NISSAN-sähköautojen jälleenmyyjään saadaksesi lisäohjeita. | |||
○ | POIS | ○ | ||||
● | ○ | ● | EVSE:n sisäisten piirien toimintahäiriö. Lopeta käyttö välittömästi ja ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään. | |||
● | POIS | ● | ||||
● | POIS | ○ | EVSE havaitsi virranvuodon tai PWM-signaalin virheen. Lopeta EVSE:n käyttö välittömästi. Ota yhteys valtuutettuun NISSAN-sähköautojen jälleenmyyjään ja pyydä heitä tarkistamaan EVSE ja auto. | |||
Merkitys | Valo PÄÄLLÄ | Vilkkuu | Valo POIS PÄÄLTÄ |
Symboli | ● | ○ | POIS |
